與中山大學合作研發全自動太陽電池串焊機

  川崎與中山大學合作研發了全自動太陽電池串焊機，迎合了現代焊接工藝所需，將在不久的將來得到廣泛應用。

  川崎CW1200串焊機擁有如下優點：

  采用國內最高端的控制系統，應答速度快

  1.高端歐姆龍PLC，HMI控制系統；
  2.愛普生四軸機器手上料供給；
  3.500萬像素CCD檢測與定位；
  4.高速以太伺服電機傳動；
  5.急速線性馬達系統。

  簡潔的電池片，助焊劑噴涂機構，噴涂精確可靠

  1.電池片上、下兩面各三個定量噴嘴;
  2.非接觸式噴涂助焊劑;
  3.助焊劑的用量和定量給料時間都可編程控制;
  4.支持局部住柵線噴涂，位置可編程控制.

  世界上最快速、定位精度最高、價格最昂貴的直線機半送平臺

  1.X軸橫移平臺采用線性馬達運動系統，最高移動速度為5m/s，定位精度為±0.005mm,重復精度為±0.001mm;
  2.Y軸豎移平臺采用歐姆龍伺服馬達控制系統，最高移動速度1.5m/s.

  采用國外最可靠，應用最普遍的機器人搬送系統

  1.EPSON四軸機械手搬送電池片系統；
  2.重復搬送精度為±0.02mm,偏轉精度為±0.01°；
  3.一個周期循環時間1.9s

  最簡潔的電池片輸送系統，其傳送精度比國內其它串焊機高

  1.電池片焊接輸送機構為鋼帶傳送機構，相比國內一些用鐵氟龍輸送帶的廠家傳送精度高，耐溫性要更好；
  2.伺服馬達控制的皮帶傳輸機構，比國內一些廠家采用的步進電機的控制定位精度要高。

  自動換焊帶裝置，將使國內第一家采用此設計的公司

  1.拉伸延展裝置使焊帶變得更平整；
  2.125mm,156mm先吃片換片時，無需調節電池片校直機構。減少人工操作，確保焊帶位置精準可靠；
  3.換焊帶時特殊的結構設計，減少人工操作時間，減少停機時間。

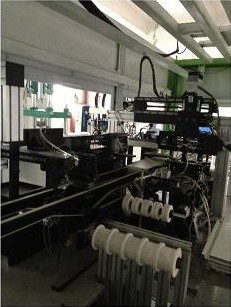

  川崎全自動太陽電池串焊機
